光耦的基礎應用

光耦的基礎應用

光耦合器是應用光傳輸接收原理的元件，應用於不同電位的轉換接口及各種需要隔離的應用，以下為使用光耦所需知基本介紹

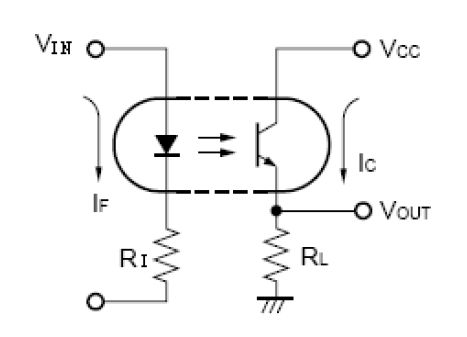

Current Transfer Ratio (CTR)

CTR的定義是IC / IF的百分比(輸入側電流IF與輸出側IC電流的百分比)

CTR =100 x IC / IF [%]

切換時間Switching Time

當光電晶體進入飽和模式切換，需要考慮切換時間，其中因光電晶體的特性，下降時間tf是需最時間的

tf to 2.2 × Cob × hFE × RL.

Cob：集極 – 基極電容

hFE：直流電流增益

RL：負載電阻

如有速度上考量去要考慮負載電阻與光耦的匹配度

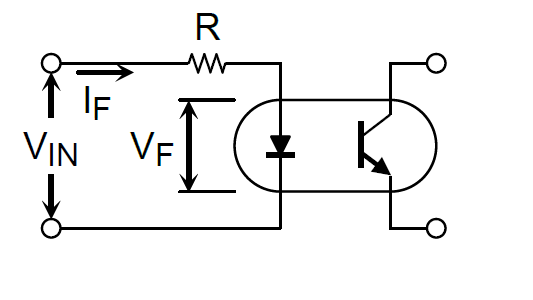

光耦前端阻值R設計

R=(Vin-Vf)/IF

例如當IF=10mA時，VF=1.35V，VIN=5V

R=(5-1.35)V/(10mA)=365歐姆
